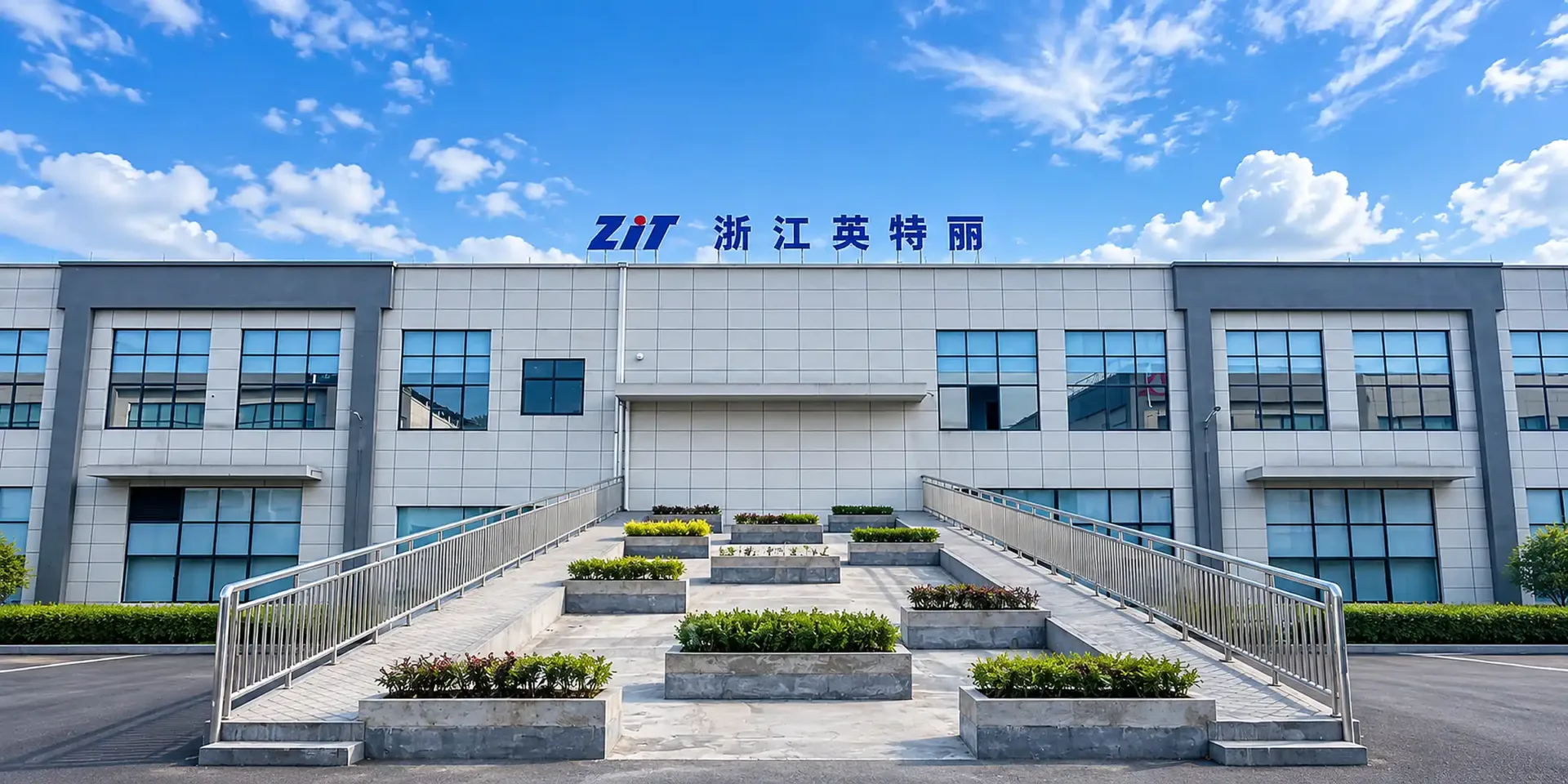

浙江英特丽大楼前景图

浙江英特丽 · 杭州千岛湖

PCBA 制造与整机组装

提供 PCBA 代工代料服务
支持打样、试产与批量生产

贴装设备与电路板特写

QUALITY & PROCESS CONTROL

每一块板,
都有可追溯的制造路径

来料、装联、检测到出货,每道工序留下可核对的记录。

九道工序

01

BOM 与可制造性评估

BOM 与可制造性评估示意

确认资料版本与工艺可行性

02

IQC 来料检验

来料检验工艺示意

按约定标准核对来料与批次

03

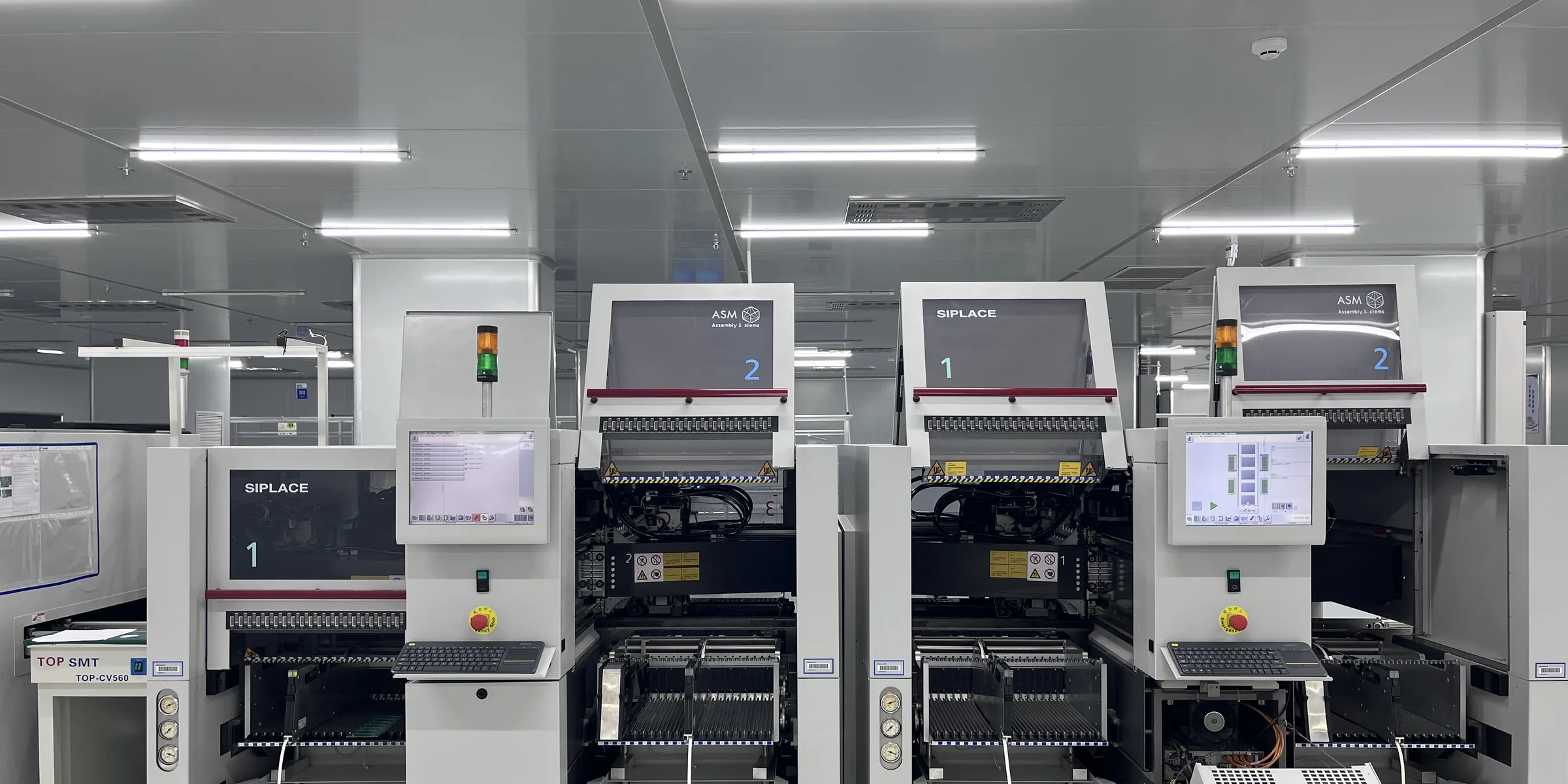

SMT 贴片

器件贴装工艺示意

按贴装坐标与器件方向装配

04

SPI 锡膏检测

锡膏检测工艺示意

检查印刷厚度与偏移

05

AOI 光学检测

光学检测工艺示意

识别贴装与焊接外观缺陷

06

X-Ray 检测

隐藏焊点检测工艺示意

检查 BGA 等隐藏焊点

07

DIP 插件与焊接

通孔器件焊接工艺示意

衔接插件、焊接与过程检查

08

组装与测试

电路板测试工艺示意

依据约定项目开展检验

09

OQC 出货检验

出货检验与包装示意

确认交付资料与包装要求

集团多基地协同示意

PRECISION
MANUFACTURING
FOR A SMARTER
TOMORROW

MULTI-SITE MANUFACTURING NETWORK

制造能力,
不止于一座工厂

英特丽集团多基地协同,支持产能调配与供应连续性,具体安排以项目确认为准。

6

个制造基地

分布六省

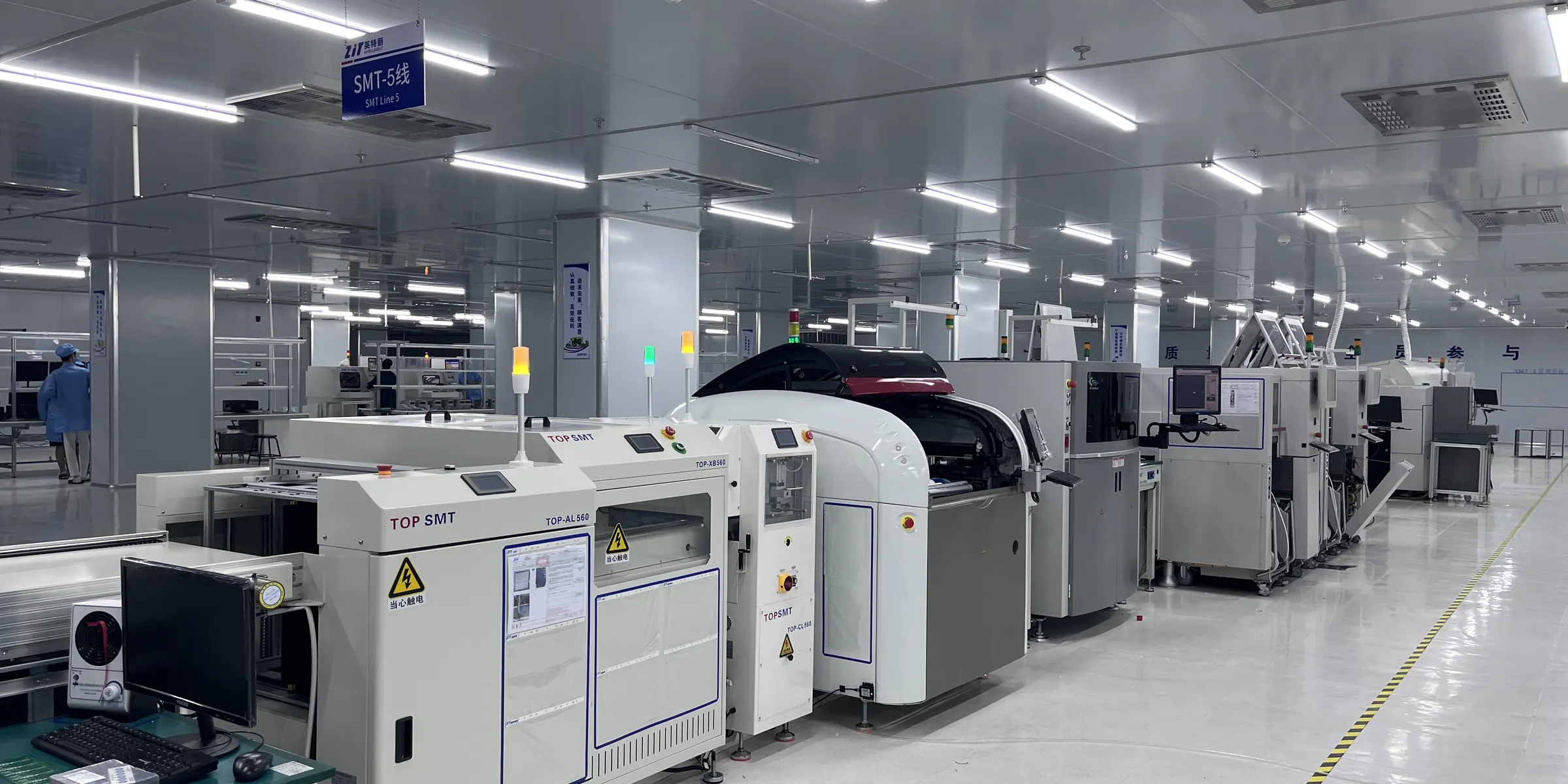

150+

条高速 SMT 产线

集团合计

晋城制造基地 A2 厂房外观

晋城制造基地

山西 · 晋城

洪湖制造基地厂区外观

洪湖制造基地

湖北 · 洪湖

抚州制造基地厂区外观

抚州制造基地

江西 · 抚州

宿州制造基地厂区外观

宿州制造基地

安徽 · 宿州

内江制造基地厂区外观

内江制造基地

四川 · 内江

千岛湖制造基地厂区外观

千岛湖制造基地

浙江 · 千岛湖

INTELLIGENT MANUFACTURING

TECHNICAL ARTICLES

技术文章

询价需要准备哪些资料

资料尚未齐备,也可以先沟通。

BOM 物料清单

型号、品牌、用量与可替代范围

Gerber 与 PCB 资料

层数、板厚与表面处理要求

坐标文件与装配图

器件方向、极性与不装位号

测试要求

测试项目、判定条件与治具情况

数量与交付节点

打样、试产与批量分别说明

电路板与芯片特写

LET’S BUILD TOGETHER

下一个制造项目,从这里开始
